ColourBrain® SiZE para la industria del mueble

ColourBrain® SiZE para la industria del mueble
IN-LINE y OFF-LINE: Control dimensional y de posición de perforaciones y ranuras.

Con el nuevo sistema ColourBrain® SiZe, la compañía Baumer, socia de INSERCO desde hace muchos años, ofrece un sistema que fija nuevos estándares para la inspección óptica y automática en la producción de muebles.

Una nueva dimensión para el control in-line

Con ColourBrain® SiZE IN-LINE, la compañía Baumer Inspection ofrece un sistema in-line rápido y preciso para realizar el control dimensional de los tableros para muebles.

Rápido y preciso.

• Control y clasificación dimensional in-line en ciclos de alta producción.
• Sensores de cámara CAM SiZE con pre-procesamiento optimizado y altas frecuencias de muestreo para realizar la medición durante el transporte a altas velocidades.
• Inspección durante la producción en serie o en líneas de producción para lotes de tamaño uno – en cuestión de milisegundos el sistema ColourBrain® SiZE se adapta a cualquier configuración

Modular.

• El diseño modular de los sensores de disparo, de los sensores de cámara CAM SiZE de alta resolución y de los escáneres láser de alta precisión permiten que ColourBrain® SiZE se pueda utilizar en múltiples aplicaciones.
• Sistema básico para verificar la longitud, ancho y cuadratura.
• Módulos opcionales para controlar la posición de las perforaciones y ranuras, el grosor y la deformación

Robusto.

• Los sensores de cámara con línea láser proporcionan medidas precisas, incluso de los tableros de partículas sin bordes.
• Adaptación automática a todos los diferentes diseños y tamaños.
• Medición fiable para toda variedad de colores, decoraciones y estructuras
• Calibración integrada para verificar el tamaño y la posición con un alto grado de fiabilidad.
Una nueva dimensión para las mediciones off-line
Con el ColourBrain® SiZE OFFLINE, la compañía Baumer Inspection ofrece un sistema para medir, digitalizar y examinar tableros de forma eficiente y con alta precisión.

Económico.

• Sistema modular láser multi-cámaras con la más alta resolución.
• Capacidad de importar todos los datos relevantes de los productos disponibles en diferentes formatos.
• Capacidad de verificar todos los parámetros del panel: longitud, ancho, grosor, cuadratura, perforaciones y ranuras.
• Resolución óptica 0,1 mm.
• Todas las medidas tienen una precisión de ± 0,25 mm.

Preciso.

• Posición y diámetro de todas las perforaciones.
• Posición y forma de todos los fresados.
• Profundidad de las perforaciones.
• Control de las perforaciones en el borde de los muebles.
• Control de todas las tolerancias
• Comprobación de finalización o ausencia de perforaciones programadas.
• Comprobación de la circularidad de las perforaciones>.

Flexible.

• Exploración libre para adquirir la información sobre los patrones de perforación y todas las medidas del panel escaneado, aún si los datos CAD o de un programa de referencia no están disponibles.
• Preprocesador e interface con el Colour-Brain® SiZE IN-LINE.
• Conversor de tamaño y esquema de perforación para datos CAD y CAM

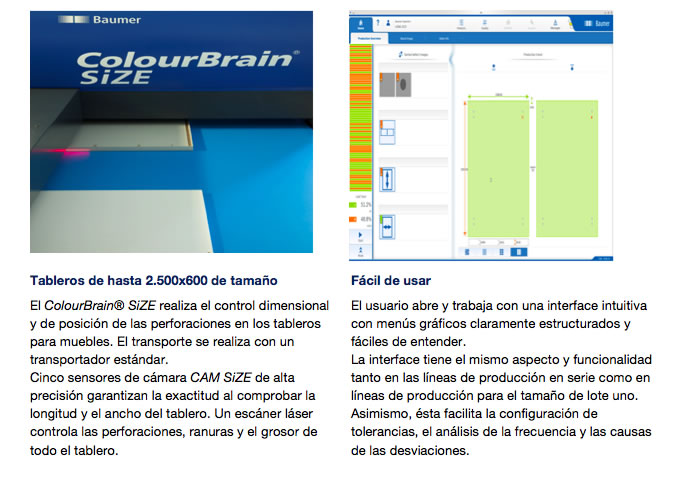

El ColourBrain® SiZE IN-LINE realiza el control dimensional y de posición de las perforaciones en los tableros para muebles en la línea de producción. Cinco sensores de alta precisión de cámara CAM SiZE verifican la longitud y el ancho del tablero. Un escáner láser controla sin interrupciones las perforaciones, ranuras y el grosor sobre el ancho del tablero.

El sistema OFF-LINE escanea una pieza de trabajo y genera los datos CAD con la información recopilada que luego serán utilizados por los sistemas IN-LINE para supervisar el proceso de producción en tiempo real. Un sistema OFF-LINE proporciona los datos para todos los sistemas IN-LINE instalados.

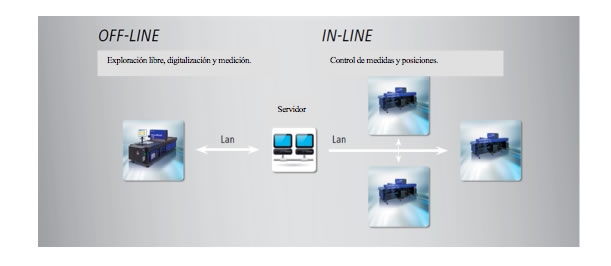

IN-LINE u OFF-LINE: UN solo sistema
El sistema ColourBrain® SiZE tiene un diseño modular.

El sistema in-line realiza el control dimensional de los tableros a alta velocidad.

El sistema off-line mide y digitaliza para realizar la conversión a datos CAD.

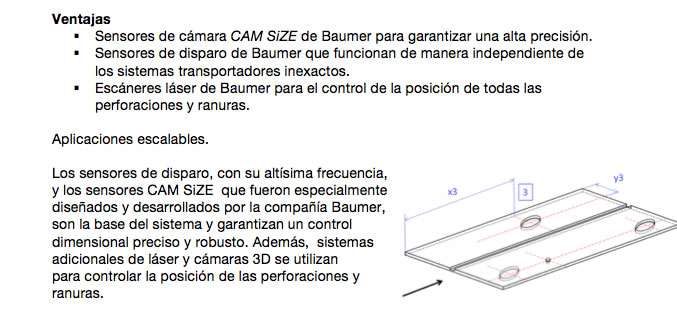

Ventajas

ColourBrain® SiZE IN-LINE: El sistema modular.
ColourBrain® SiZE IN-LINE es un sistema modular que fácilmente se puede integrar en todas las líneas de producción

Al utilizar la aplicación a escala se reducen los costos.

INSERCO desea presentarles, en cooperación con Baumer, las ventajas y posibilidades de aplicación de estos sistemas
