ColourBrain® SiZE para a indústria de móveis

ColourBrain® SiZE para a indústria de móveis
IN-LINE e OFF-LINE: Monitorando dimensões e posições de perfurações e sulcos.

Com o novo ColourBrain® SiZe, a Baumer, parceira há anos da INSERCO, oferece um sistema que estabelece as normas de inspeção automática e visual na produção de móveis.

A nova dimensão para o monitoramento in-line.

Com o ColourBrain® SiZE IN-LINE, a Baumer Inspection oferece um rápido e preciso sistema in-line para a verificação de todas as dimensões de placas para móveis.

Rápido e preciso

• Monitoramento in-line e classificação de dimensões em ciclos de produção elevados.
• Sensores de câmera CAM SiZE com pré-processamento otimizado e frequências de amostragem elevadas para medições em transportes de alta velocidade.
• Inspeção em produções em série ou linhas de produção para lotes de tamanho um: em milissegundos, o sistema ColourBrain® SiZE se adapta a todas as receitas.

Modular

• A modular design of trigger sensors, high resolution CAM SiZE camera sensors and high precision laser scanners enables ColourBrain® SiZE for multiple applications.
• Basic system for verification of length, width and squareness.
• Medición fiable para toda variedad de colores, decoraciones y estructuras.
• Optional modules to monitor positions of drill holes and grooves, thickness and deformation.

Robusto

• Os sensores de câmera com linha de laser CAM SiZE fornecem medições precisas, mesmo para placas de partículas sem bordas.
• Adaptação automática a todos os tamanhos e decorações diferentes.
• Medição confiável para toda a variedade de cores, decorações e estruturas.
• Calibração integrada para a verificação de tamanho e posição, com alto nível de confiabilidade.
A nova dimensão para a medição off-line.
Com o ColourBrain® SiZE OFF-LINE, a Baumer Inspection oferece um sistema de medição, digitalização e varredura livre eficiente e de alta precisão.

Econômico

• Sistema modular a laser com multicâmeras e a mais alta resolução.
• Importação de todos os dados relevantes sobre o produto em diferentes formatos..
• Verificação de todos os valores das placas: comprimento, largura, espessura, quadratura, perfurações e sulcos.
• Resolução óptica de 0,1 mm.
• Precisão de todas as medições de ± 0.25 mm.

Preciso

• Posição e diâmetro de todas as perfurações.
• Posição e formato de todas as fresagens.
• Profundidade das perfurações.
• Verificação das perfurações na extremidade dos móveis.
• Verificação de todas as tolerâncias.
• Verificação da finalização ou da ausência de perfurações programadas.
• Verificação da circularidade das perfurações

Flexível

• Varredura livre para a aquisição de padrões de perfuração, bem como todas as dimensões do painel escaneado, sem ter dados do CAD ou algum programa de referência.
• Pré-processador e interface para o Colour-Brain® SiZE IN-LINE.
• Conversor de tamanho e do padrão de perfuração para os dados do CAD e CAM.

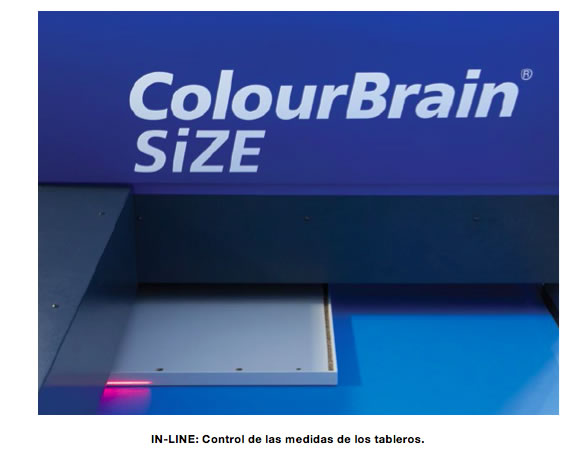

IN-LINE: Monitorando dimensões de placas

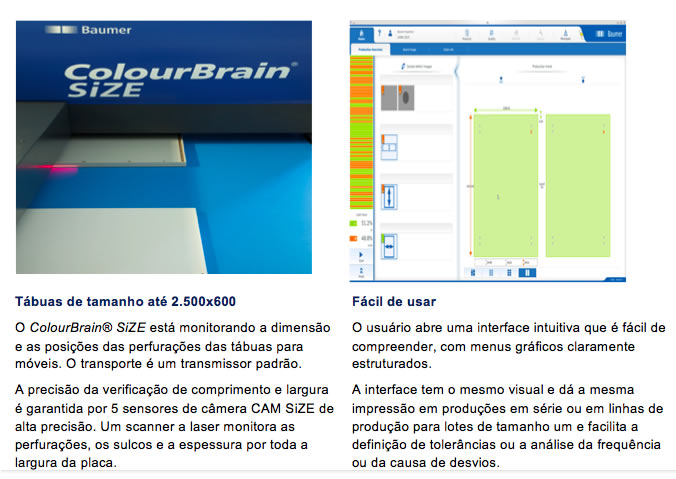

O ColourBrain® SiZE IN-LINE está monitorando a dimensão e as posições de perfurações de placas para móveis na linha de produção. A verificação de comprimento e largura é determinada por 5 sensores de câmera CAM SiZE de alta precisão. Um scanner a laser monitora as perfurações, os sulcos e a espessura sem linhas na largura.

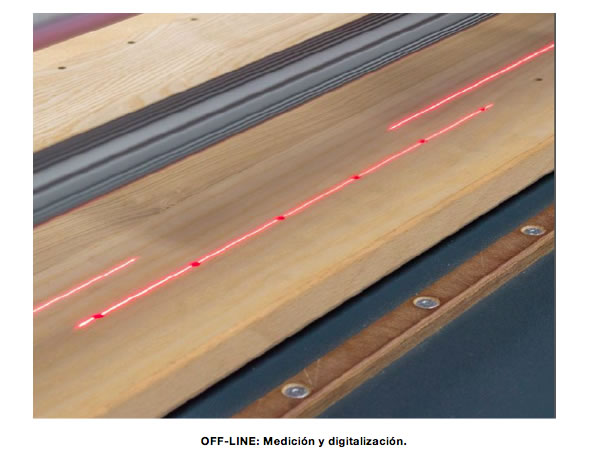

OFF-LINE: Medição e digitalização.

O sistema OFF-LINE escaneia uma peça e gera as informações coletadas em dados de CAD, os quais serão usados pelos sistemas IN-LINE para monitorar o processo de produção em tempo real. Um sistema OFF-LINE fornece os dados para todos os sistemas IN-LINE instalados.

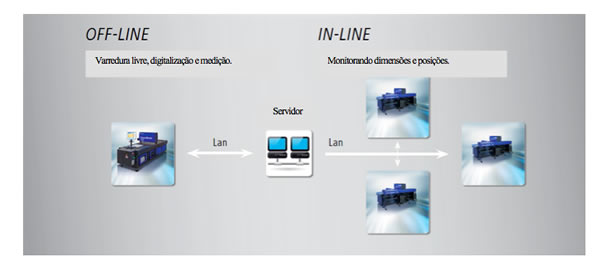

IN-LINE ou OFF-LINE: UM sistema
ColourBrain® SiZE foi projetado de forma modular

O sistema in-line monitora todas as dimensões de placas em alta velocidade.

O sistema off-line mede e digitaliza para a conversão em dados de CAD.

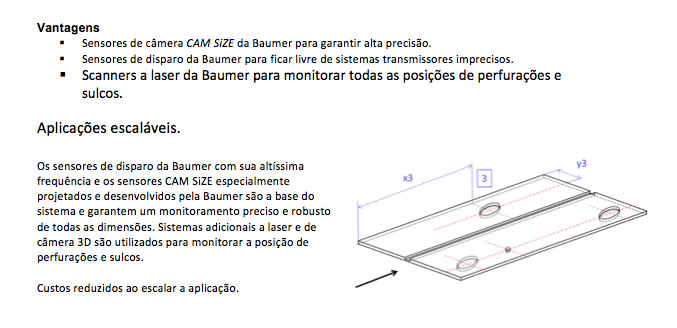

Vantagens
• Sensores de câmera CAM SiZE da Baumer para garantir alta precisão
• Sensores de disparo da Baumer para ficar livre de sistemas transmissores imprecisos.
• Scanners a laser da Baumer para monitorar todas as posições de perfurações e sulcos.

ColourBrain® SiZE IN-LINE: O sistema modular.
ColourBrain® SiZE IN-LINE é um sistema modular e pode ser facilmente integrado em todas as linhas de produção.

Custos reduzidos ao escalar a aplicação.

Em parceria com a Baumer, a INSERCO gostaria de apresentar com mais profundidade as vantagens e as possibilidades de aplicação destes sistemas
